硬密封蝶閥彈性結構及其存在的限制問題

作者：來源：更新時間：2022-08-01 11:37:20 點擊次數：

硬密封蝶閥彈性結構及其存在的問題，彈性結構硬密封蝶閥由：閥體、閥板、閥桿、彈性閥座、壓環等主要零件組成。

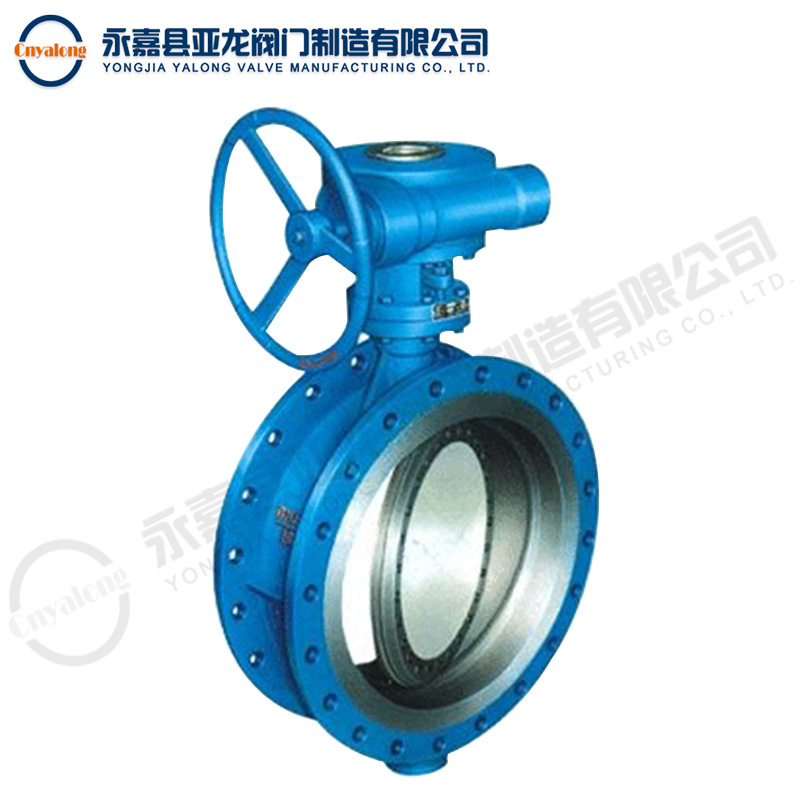

硬密封蝶閥

硬密封蝶閥彈性結構還存在的限制：

1、由于多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層中的軟密封帶受沖刷后，直接影響密封性能。

2、受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。

3、因三偏心結構的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時，密封開始泄漏。
